Componenti chiave di una batteria al litio spiegati

A batteria agli ioni di litio è un sistema elettrochimico complesso costituito da diversi componenti essenziali che lavorano insieme per immagazzinare e rilasciare energia elettrica. Ecco una spiegazione dei componenti chiave:

1. Catodo (elettrodo positivo)

• Materiale: in genere un ossido di metallo di litio (ad esempio, LiCoO₂, LiFePO₄, NMC, NCA).

• Funzione: immagazzina ioni di litio quando la batteria è scarica. La scelta del materiale del catodo determina la capacità, la tensione e la stabilità della batteria.

• Impatto: materiali diversi presentano compromessi tra densità energetica, sicurezza e costo.

2. Anodo (elettrodo negativo)

• Materiale: tradizionalmente grafite, ma stanno emergendo anodi a base di silicio per una maggiore capacità.

• Funzione: ospita ioni di litio durante la carica (tramite intercalazione o lega). La struttura dell'anodo influenza la velocità di carica e la durata del ciclo.

• Nota: durante la scarica, gli ioni di litio si spostano dall'anodo al catodo.

3. Elettrolita

• Composizione: un sale di litio (ad esempio, LiPF₆) disciolto in solventi organici (ad esempio, carbonato di etilene).

• Funzione: conduce gli ioni di litio tra il catodo e l'anodo impedendo il flusso di elettroni (gli elettroni viaggiano esternamente attraverso il circuito).

• Sfida: devono essere stabili, non infiammabili e funzionare in un ampio intervallo di temperature. Sono in fase di sviluppo elettroliti allo stato solido per una maggiore sicurezza.

4. Separatore

• Materiale: una membrana polimerica porosa (ad esempio, polietilene o polipropilene).

• Funzione: separa fisicamente il catodo e l'anodo per prevenire cortocircuiti, consentendo al contempo il trasporto degli ioni attraverso i pori.

• Proprietà critica: capacità di arresto termico (i pori si chiudono ad alte temperature per arrestare le reazioni).

5. Collettori di corrente

• Lato catodo: foglio di alluminio (leggero e stabile ad alte tensioni).

• Lato anodo: lamina di rame (conduttiva e resistente alla reazione con il litio).

• Funzione: raccogliere e trasferire gli elettroni tra gli elettrodi e il circuito esterno.

6. Additivi leganti e conduttivi

• Legante: (ad esempio, PVDF) tiene insieme le particelle di materiale attivo e le tiene sul collettore di corrente.

• Additivi conduttivi: (ad esempio, il nero di carbonio) migliorano la conduttività degli elettrodi.

• Ruolo: garantire l'integrità strutturale e un flusso di elettroni efficiente all'interno degli elettrodi.

7. Involucro

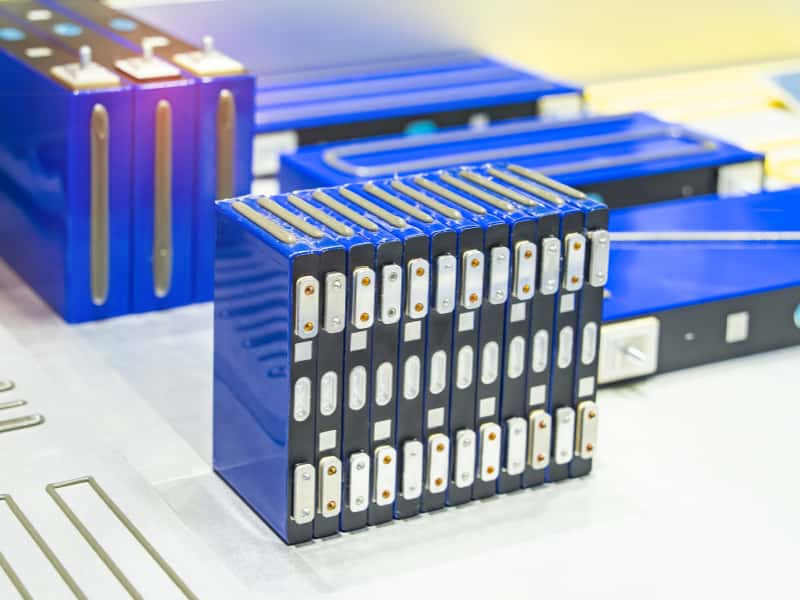

Applicazione nei veicoli elettrici: questi singoli celle per batterie agli ioni di litio per auto sono integrate modularmente in grandi pacchi. A seconda del fabbisogno energetico del veicolo, migliaia di celle sono collegate in serie e in parallelo per fornire la densità di energia e la tensione necessarie.

• Tipi: cilindrici (ad esempio, 18650), prismatici o a sacchetto (soft-pack).

• Funzione: incapsula i componenti, fornisce supporto meccanico e può includere sfiati di sicurezza (per il rilascio del gas).

8. Sistema di gestione della batteria (BMS)

BMS nei sistemi ad alta tensione: il BMS è particolarmente vitale per le applicazioni ad alta tensione. Ad esempio, in un Batteria per carrello da golf agli ioni di litio da 72 V o un Batteria per carrello da golf agli ioni di litio da 60 V, il BMS garantisce che ogni singola cella funzioni entro limiti di sicurezza, bilanciando la carica per massimizzare l'autonomia del veicolo e la durata della batteria.

Come lavorano insieme

Questo movimento efficiente di ioni è ciò che alimenta la mobilità moderna, dalla precisione richiesta in un batteria agli ioni di litio, cella della batteria dell'auto alle prestazioni di ciclo ad alta intensità richieste per una batteria agli ioni di litio da 60 V per golf cart.

Durante la carica, gli ioni di litio si disintercalano dal catodo, attraversano l'elettrolita e si inseriscono nell'anodo (mentre gli elettroni fluiscono verso l'esterno). Durante la scarica, il processo si inverte, generando una corrente elettrica.

Evoluzione e tendenze

• Batterie allo stato solido: sostituire gli elettroliti liquidi con conduttori solidi per motivi di sicurezza e densità energetica.

• Anodi al silicio: aumentano la capacità ma presentano problemi di espansione.

• Catodo senza cobalto: riduce i costi e le preoccupazioni etiche (ad esempio, LFP).

Nota di sicurezza

Elettroliti infiammabili e rischi di fuga termica richiedono una progettazione robusta. Innovazioni come i separatori rivestiti in ceramica e i sistemi di gestione della batteria (BMS) avanzati sono fondamentali per la sicurezza.

La progettazione precisa di questi componenti determina le prestazioni, la durata, la sicurezza e il costo di una batteria: fattori chiave in applicazioni che spaziano dall'elettronica di consumo ai veicoli elettrici, fino all'accumulo in rete.

Riepilogo rapido e FAQ

D: Qual è la tensione migliore per una batteria al litio per golf cart?

R: Dipende dal motore. La maggior parte dei moderni carrelli ad alta velocità utilizza una batteria agli ioni di litio da 72 V per una coppia migliore, mentre i modelli standard utilizzano in genere una batteria agli ioni di litio da 60 V.

D: Posso sostituire le celle al piombo con una batteria agli ioni di litio per auto?

R: Sì, le celle al litio offrono una durata 3 volte superiore e un peso notevolmente inferiore, il che le rende la scelta migliore per i moderni veicoli elettrici e i golf cart.
